Czy wiedzą Państwo jak można zaoszczędzić energię cieplną stosując wentylację mechaniczną opartą o rekuperator Mistral? Najpierw zobaczmy jak wyglądają takie straty ciepła w przykładowym budynku. Niżej porównujemy wyniki obliczeń wykonanych w ramach audytu energetycznego dla tradycyjnego domu wielorodzinnego (zbliżone wartości mają także budynki jednorodzinne).

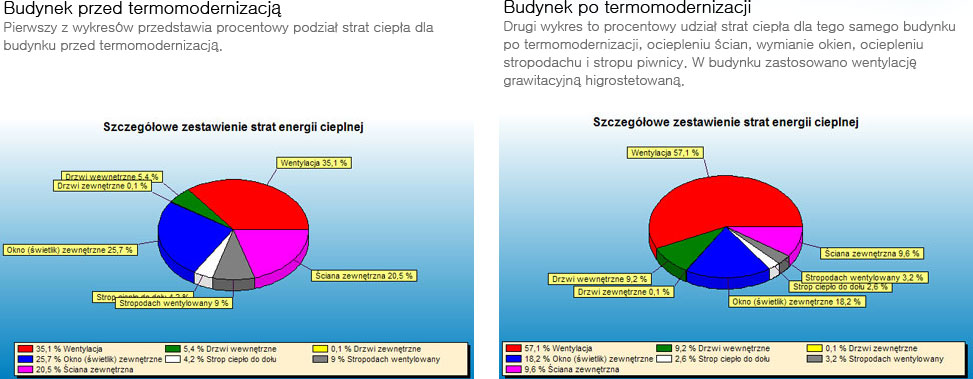

Na pokazanych wykresach można zauważyć, że w budynku przed termomodernizacją wszystkie straty ciepła były duże, a te na wentylację stanowiły jedynie 35,1% strat całkowitych. Termomodernizacja zapewnia, że gdy budynek jest szczelny i ciepły, wtedy ciepło tracone w procesie wentylacji to już 57,1% strat całkowitych. Zatem pytanie: czy nie warto zainwestować w jego oszczędzanie? Rekuperatory Mistral pozwalają na zredukowanie tych strat od 70% do 95%.

Skąd bierze się oszczędność ciepła?
Zasada działania rekuperatora.

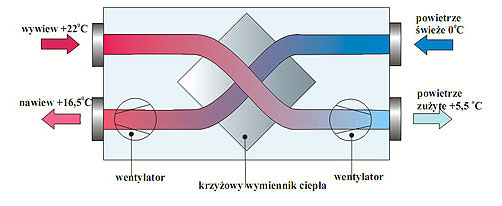

Wprowadzane do budynku świeże powietrze przepływa przez rekuperator (wymiennik ciepła) i tu nagrzewa się powietrzem usuwanym z domu, ale się z nim nie miesza! Dla wymienników krzyżowych – jak na schemacie - maksymalny odzysk ciepła (rekuperacja) w standardowych warunkach eksploatacyjnych w domu może wynieść 75%. I z ekonomicznego punktu widzenia, biorąc pod uwagę koszty zakupu i montażu w stosunku do oszczędności, zastosowanie takiej centrali wentylacyjnej w domu jest bardzo korzystne.

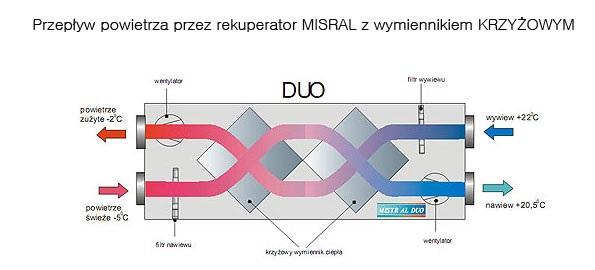

Jeżeli jednak jesteśmy proekologiczni i pragniemy odzyskiwać więcej ciepła – mamy taką możliwość. Wówczas w systemie wentylacji mechanicznej powinno się zastosować centralę wentylacyjną (nazywana zamiennie rekuperatorem) Mistral Duo – dwurekuperatorową. Zaprezentowany na rysunku układ zezwoli na odzyskanie do 95% ciepła traconego w procesie wentylacji tradycyjną centralą wentylacyjną bez odzysku ciepła. Powietrze nawiewane i usuwane przechodzi przez dwa kolejne wymienniki krzyżowe, w których następuje odzysk ciepła, rekuperacja.

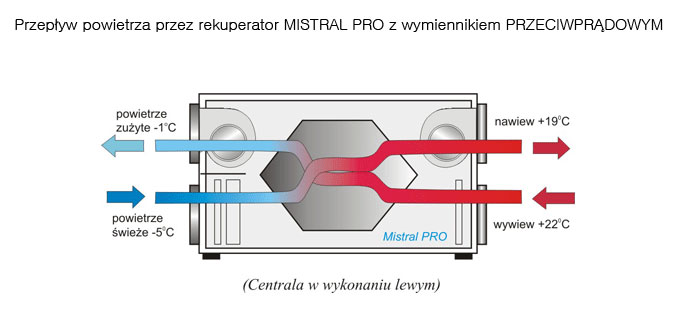

Porównując powierzchnię wymiany dwóch wymienników krzyżowych central MISTRAL do wymiennika przeciwprądowego centrali o tej samej wydajności, to dowiedzie się, że w pierwszym przypadku jest ona zdecydowanie większa, zatem i odzysk ciepła jest bardziej skuteczny.

Oszczędność czyli rekuperacja, odzysk ciepła w liczbach

Policzyliśmy szacunkowo dla Państwa ile potrzeba energii do grzania powietrza wentylacyjnego w domu o kubaturze np. 500 m3.
Przyjmijmy 0,5 wymiany na godzinę, czyli 250 m3/h.
Ciepło potrzebne do ogrzania powietrza wentylacyjnego Q=0,34V*ΔT [W].
Przyjmijmy, że mieszkamy na wschodzie Polski i nasz sezon grzewczy zaczyna się we wrześniu i obejmuje 5 dni, potem X, XI, XII, I, II, III, IV, i w maju tez 5 dni grzania.
Opierając się na normie PN – B-02025 obliczamy ciepło potrzebne do ogrzania powietrza wentylacyjnego i otrzymujemy wartość Q=7 828 kWh na cały sezon grzewczy.

Przeliczając to na nośniki energii otrzymamy:

Rodzaj ogrzewania domu:Sprawnoć systemu grzewczegoRealne zużycie ciepłaKoszty podgrzania powietrza wentylacyjnego
Olej opałowy0,833 816,96 MJ3 400zł
Gaz ziemny0,930 998,88 MJ2 109zł
Gaz propan-butan0,8532 407,92 MJ2 952zł
Elektryczne128 180,8 MJ3 121,91zł

Ilość energii elektrycznej, jaką zużyje centrala wentylacyjna (do napędu wentylatorów) wyniesie średnio ok. 895 kWh, a przeliczając to na pieniądze otrzymamy 358 zł. Powinniśmy być jednak świadomi, iż część tej energii zostanie dodatkowo przekazana w formie ciepła do powietrza wentylacyjnego, czyli rzeczywisty koszt napędu wentylatorów centrali jest niższy. Z obliczeń wynika, że koszty ogrzewania powietrza wentylacyjnego są zależne od paliwa, którym ogrzewamy nasz dom. Wydatki nie są małe, ale rekuperacja ciepła z wentylacji może je ograniczyć. Oszczędność ciepła może wynieść od 70% do 95 % ilości jakie zużywa wentylacja. Odnosząc to do naszego statystycznego domu możemy zaoszczędzić od 1476 zł do 2966 zł rocznie. Dodatkowo możemy także poczynić oszczędności rezygnując z budowy murowanych szybów i kominów wentylacyjnych. Okna nie muszą mieć mikrowentylacji, nawet nie wszystkie muszą być otwierane. Dodatkowo montowany kocioł może mieć mniejszą moc, bo redukujemy straty ciepła, możemy zmniejszyć ilość grzejników. Opierając się na normie PN – B-02025 obliczamy ciepło potrzebne do ogrzania powietrza wentylacyjnego i otrzymujemy wartość Q=7,828 kWh na cały sezon grzewczy.

Czy mamy jakieś dodatkowe korzyści?

Przekładając oszczędność na pieniądze widzimy konkret, ale przecież zyskujemy coś jeszcze – lepsze zdrowie. Nawiewamy do domu wciąż świeże powietrze, usuwamy zużyte a wraz z nim znaczną ilość alergenów, grzybów, roztoczy. Przebywając w pomieszczeniach zamkniętych ciągle narażeni jesteśmy na kontakt z powietrzem o małej jonizacji ujemnej, przepełnionym "wyziewami" z tworzyw sztucznych, mebli, dywanów, detergentów itp. Mając to na uwadze musimy szczególnie zadbać o jego cyrkulację. Świeże powietrze potrzebne jest nam jak czysta woda – nie można bez niego żyć. Toteż zatroszczmy się by w naszych domach go nie brakowało. Jak już wspominaliśmy – we współczesnym budownictwie energooszczędnym nie da się stosować już wentylacji grawitacyjnej, gdyż nie dostarcza ona odpowiednich ilości świeżego powietrza. Tylko nawiewno-wywiewna wentylacja mechaniczna z odzyskiem ciepła może efektywnie, a zarazem oszczędnie zagwarantować nam odpowiednie ilości świeżego i dodatkowo przefiltrowanego powietrza.
